3D-PDFについて

 色々なCAD形式での、納品はソフト保有する負担が生じます。また、CAD上での変換は可能ですがモデリングの作成方法の違いで、変換を行う事で表示が崩れる事もあります。

 国土交通省はXML形式を推奨していますが、現在のところ対応しているCADが少ないのが現状です。

作成したモデリング図面を手軽に見る方法としては、3次元PDFが最適と考えています。

 3次元PDFはAdobe社のリーダがインストールされているPCであれば見ることが可能です。

当社で作成したモデリング図面をPDFに変換しましたので一度、体験してみてください。

Mobileへの対応

近年モバイルPC(タブレット・2in1・スマートホン)の普及により、現場へPCを持込み位置・距離等の確認を行う事が

当たり前のようになってきました。2次元・3次元に限らずCAD図面をモバイルPCでの表示が出来る形式が必要と

なってきております。

手軽に持ち運びが便利なPCをクラウド環境で表示させる技術の進歩は素晴らしいものがあります。

当社では、dwg形式及び3dm形式での図面作成を基本としており、それぞれのCADベンダーがクラウド活用のサイトを開設

されていますので各CADベンダーのサイトを確認してください。

3d-pdf

橋梁下部工事に作成したモデリング図です。

支持杭の進捗状況・矢板位置での共同溝離隔

コンクリート厚計測データ確認等に使用

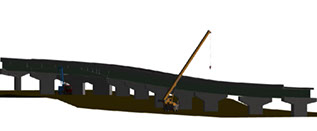

上部床版工事に作成したモデリング図です。

施工進捗状況・近隣に対する完成形図面

工事安全確認等に使用

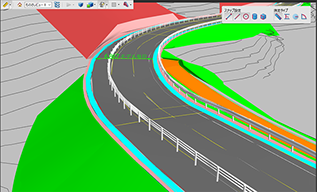

新設道路工事に作成したモデリング図です。

出来形管理・進捗状況・完成形予想図等に使用
