Modelingの手法

計画平面図及び縦断図・横断図また、構造図等を使用して3次元図面の作成を行います。

現地座標系に合わせたい場合は、線形計算書等があると現地に合致した図面の作成が可能となります。

計画平面図と実測との比較を行う場合には、TS地形測量・地上型レーザスキャナー・MMS(mobile-Mapping-System)などを使用して

現地実測を行うことにより、比較をすることが可能となります。(使用用途-出来形比較・離隔等)

・RealWorks ・LandForms ・PhotoScan

・Autodesk   ・Rhinoceros ・AcrobatPro9Extended

・Illustrator CC ・Photoshop CC ,etc

実測図
計画平面図

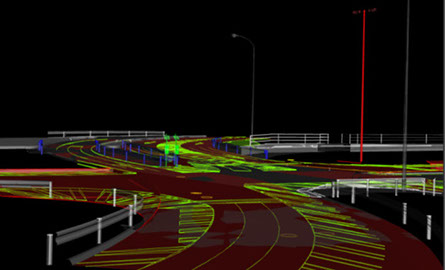

現地実測をモデリング

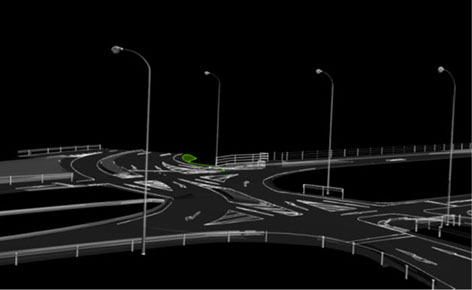

計画平面図をモデリング
